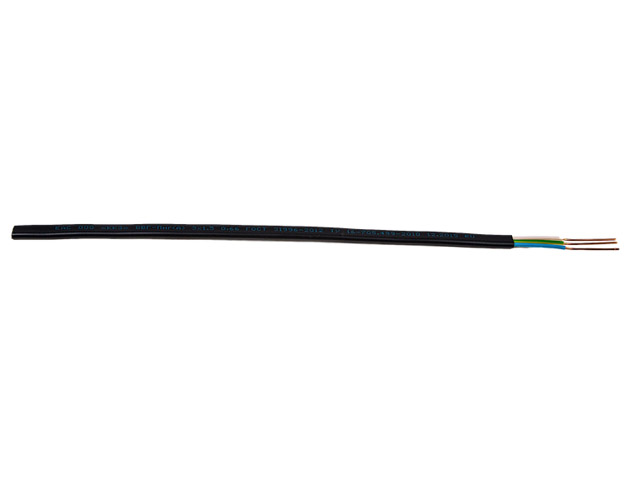

Кабель ВВГп-нг (А) LS 3х1,5 (бухта 100м) Ч ККЗ

Применение:

Кабели предназначены для передачи и распределения электроэнергии и электрических сигналов в стационарных установках на номинальное переменное напряжение 0,66 кВ номинальной частоты 50 Гц.
Кабели изготавливаются для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системе атомных станций классов 3 и 4 по классификации ОПБ-88 (ПНАЭ Г-01-011-97).
Кабели не распространяют горение, как при одиночной, так и при групповой прокладке.

Конструкция:

Токопроводящая жила - алюминиевая или медная, однопроволочная или многопроволочная, круглой формы 1 или 2 класса по ГОСТ 22483-2012.
Число жил: 1,2,3,4,5, номинальным сечение 1,5 - 50 мм2
Четырехжильные кабели могут иметь 3 жилы одинакового сечения и одну жилу меньшего сечения (жилу заземления или нулевую).
Изоляция - из поливинилхлоридного пластиката пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция жил заземления выполняется двухцветной зелено-желтой, нулевых жил - синего цвета.
Расположение жил в кабеле - изолированные жилы 2-5 жильных кабелей скручены в сердечник.
В кабелях марок АВВГ-Пнг(А)-LS, ВВГ-Пнг(А)-LS (плоское исполнение) две или три изолированных жилы уложены параллельно в одной плоскости.
Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожароопасности накладывается на сердечник с одновременным заполнением наружных промежутков между жилами.
Наружная оболочка - из поливинилхлоридного пластиката пониженной пожароопасности.

Технические характеристики:

Вид климатического исполнения кабелей по УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69
Диапазон температур эксплуатации от -50°С до +50°С,
Относительная влажность воздуха при температуре до +35°С до 98%
Прокладка и монтаж кабелей без предварительного подогрева не ниже -15°С
Минимальный радиус изгиба кабелей при прокладке: одножильные не менее 10 наружных диаметров; многожильные не менее 7,5 наружных диаметров.
Дымообразование при горении, тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 50%.
Длительно допустимая температура нагрева жил кабелей при эксплуатации не более +70°С
Максимально допустимая температура нагрева жил при токах короткого замыкания не более 160 С.
Продолжительность короткого замыкания не должна превышать 5 с
Предельная температура токопроводящих жил по условию не возгорания кабеля при коротком замыкании 350°С
Строительная длина кабеля устанавливается при заказе.
Срок службы 30 лет с даты изготовления кабелей.
Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления

Срок хранения :
на открытых площадках не более 2 лет;
под навесом не более 5 лет;
в закрытых помещениях не более 10 лет.

Класс пожарной опасности по ГОСТ 31565-2012 П1б.8.2.2.2
Коды ОКП - ВВГнг(А)- LS 35 2122 ; ВВГ-Пнг(А)- LS 35 2111
