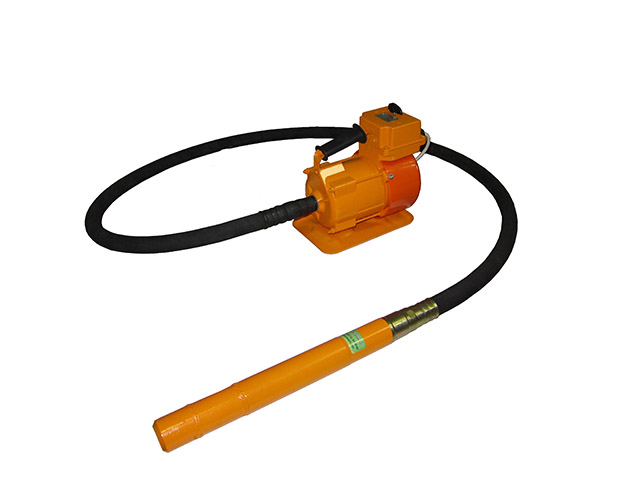

Вибратор глубинный ВИ 1-16 (Вибромаш)

ВИБРОНАКОНЕЧНИК
Наружный диаметр вибронаконечника, мм: 76
Длина вибронаконечника, мм: 430
Частота колебаний синхронная, Гц: 210
Вынуждающая сила при синхронной частоте колебаний, кН: 6
Статический момент бегунка, кг·см: 0,348
Тип вибрационного механизма: планетарный
Масса, кг не более: 8

ЭЛЕКТРОПРИВОД
Тип: асинхронный с коротко - замкнутым ротором, трехфазный
Класс изоляции: Е
Номинальная мощность, кВт: 1
Номинальная потребляемая мощность, кВт: 1,4
Напряжение, В: 42
Частота тока, Гц: 50
Номинальная частота вращения ротора мин -1: 2800
Сила тока, А: 24
Режим работы по 12.2.013.0-91: 6 мин/4мин
Габаритные размеры, мм: 350х180х270
Масса, кг: 14

ГИБКИЙ ВАЛ
Направление вращения: правое
Длина, м: 3
Допускаемый радиус изгиба, мм, не более: 300
Масса, кг, не более: 8

Масса рабочего комплекта (один вибронаконечник, электродвигатель, один гибкий вал), не более, кг: 28

Состоит из электродвигателя (электропривода)и вибронаконечника, соединенных между собой гибким валом для передачи вращения. Для привода вибронаконечника используется трехфазный асинхронный электродвигатель с короткозамкнутым ротором. В вибронаконечнике находится планетарный вибрационный механизм. Диаметр вибронаконечника подбирается с учетом расстояния между стержнями арматуры, которое должно быть не менее 1,5 диаметра вибронаконечника.
