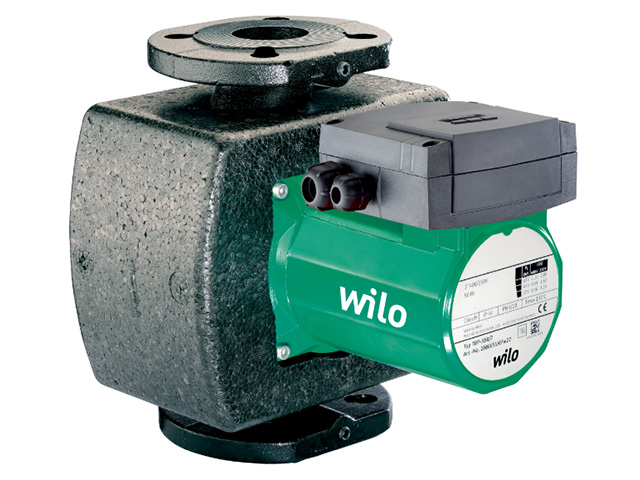

Насос циркуляционный TOP-S30/10 EM PN6/10 WILO

Тип
Циркуляционный насос (однофазный) с мокрым ротором, с резьбовым или фланцевым соединением

Применение
системы водяного отопления, промышленные циркуляционные системы, системы кондиционирования и закрытые контуры охлаждения

Обозначение
Пример: TOP-S 30/10
TOP-S Стандартный насос (с резьбовым или с фланцевым соединением)
30/ - Номинальный внутренний диаметр для подсоединения
10 - Номинальный напор [м] при подаче
Q = 0 м3/ч

Особенности/преимущества продукции
* Контрольная лампа направления вращения для индикации правильного направления вращения (только на 3~)
* Ручная регулировка мощности с 3 ступенями частоты вращения
* Корпус насоса с катафорезным покрытием (KTL) защищает от коррозии при образовании конденсата

Технические характеристики
* Допустимый диапазон температур: от -20 до +130 °C,
* кратковременно (2 ч) до +140 °C (TOP-S 25/13, 80/15, 80/20: от -20 °C до +110 °C)
* Электроподключение к сети:
* 1~230 В, 50 Гц (в зависимости от типа)
* 3~230 В, 50 Гц (штекер переключения опционально)
* 3~400 В, 50 Гц
* Класс защиты IP X4D
* Резьбовое? или фланцевое подсоединение (в зависимости от типа) Rp 1 до DN 100
* Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар)

Оснащение/функции
Режимы работы
Переключение ступеней частоты вращения

Ручное управление
Настройка ступеней частоты вращения: 3 ступени частоты вращения (2 ступени частоты вращения у 1-фазных насосов с P2 ? 350 Вт)

Автоматическое управление
Встроенная защита обмотки от перегрева (только для насосов с P2 ? 180 Вт)

Сигнализация и индикация
Защитный контакт обмотки (WSK, беспотенциальный нормально замкнутый контакт) имеется только у насосов с P2 ?180 Вт для полной защиты двигателя на всех ступенях частоты вращения; в качестве опции предлагается устройство отключения SK 602N/SK 622N
Контрольная лампа направления вращения (только для 3-фазных насосов)
Индикация выбранной ступени частоты вращения
Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)
Режим работы "основной/резервный" или параллельный (для реализации автоматического переключения на другой насос при неисправности или в определенное время заказчик должен обеспечить наличие соответствующего прибора управления).

Оснащение
* Для насосов с фланцевым подсоединением: исполнения фланца:
* Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
* Стандартное исполнение для насосов DN 80 / DN 100: фланец PN 6 (рассчитан для PN 16 согласно EN 1092-2) для ответного фланца PN 6,
* Подводка кабеля возможна с двух сторон (только для 1- и 3-фазных насосов с P2 ?180 Вт)
* Серийная теплоизоляция для насосов, используемых в системах отопления

Материалы
* Корпус насоса: Серый чугун
* Рабочее колесо: Синтетический материал
* Вал: Нержавеющая сталь
* Подшипники: металлографит

Комплект поставки
* Насос
* Теплоизоляция
* С уплотнениями для резьбового соединения
* Подкладные шайбы фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 40 ? DN 65)
* Инструкция по монтажу и эксплуатации

Опции
* Исполнение для особых напряжений по запросу.

Принадлежности
* Резьбовые соединения для резьбового подсоединения
* Контрфланцы при фланцевом подсоединении
* Компенсаторы
* Устройство отключения Wilo SK 602N/SK 622N для полной защиты электродвигателя
* Для насосов 3~400 В:
* Штекер переключения 3~230 В, 50 Гц (не TOP-S 80/15, TOP-S 80/20)
