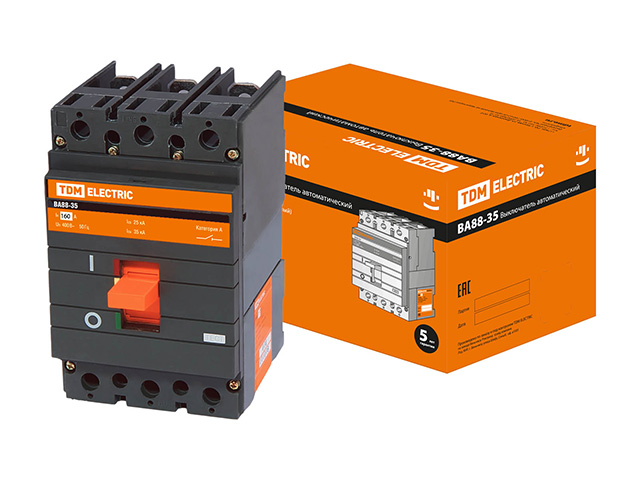

Автоматич. выключатель ВА88-35 3Р 160А 35кА TDM

Наименование параметра Значение
Номинальный ток, А 125, 160, 200, 250
Уставка срабатывания по току короткого замыкания 10In
Количество полюсов 3
Номинальная рабочая наибольшая отключающая способность Ics, кА 25
Номинальная предельная наибольшая отключающая способность Icu, кА 35
Тип ручного поворотного привода ПРП-1 250
Тип аварийного контакта АК-250/400
Тип дополнительного контакта ДК-250/400
Тип расцепителя независимого РН-250/400
Тип расцепителя минимального напряжения РМ-250/400
Тип электропривода ЭП-35/37

ОПИСАНИЕ
Назначение
" Проведение тока в нормальном режиме.
" Отключение тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения.
" Оперативное включение и выключение электрических цепей.
Применение
" Жилое и гражданское строительство.
" Производственные объекты.
" Электроподстанции.
Материалы
" Пластиковые детали корпуса выполнены из стеклонаполненного полиамида. Он обеспечивает устойчивость к деформациям, возникающим при коротком замыкании и ударным нагрузкам.
Конструкция
" Позволяет самостоятельно устанавливать дополнительные аксессуары.
" Возможность монтажа на DIN - рейку при помощи специальной скобы.
" Возможность установки под углом до 30% в любую сторону без изменений номинальных характеристик.
" Двойная изоляция - полное отделение силовых цепей от цепей аксессуаров.
Преимущества
" Компактные размеры (габариты и масса) - примерно на 15% меньше аналогичных выключателей.
" Увеличенный гарантийный срок эксплуатации - 5 лет
Маркировка
" Номинальный ток - величина тока в амперах (А), которую выключатель способен пропускать бесконечно долго без отключения цепи.
" Предельная отключающая способность (Icu) - максимальный ток короткого замыкания, который автоматический выключатель способен отключить и остаться в работоспособном состоянии
" Рабочая отключающая способность (Ics) - величина тока короткого замыкания, который автоматический выключатель способен отключить, после чего аппарат сможет сразу же снова включиться после устранения неполадок в цепи.
" Категория применения "А" означает, что аппарат специально не предназначен для обеспечения селективности (то есть задержки при срабатывании) при возникновении токов КЗ. Выключатели категории В являются селективными и такую функцию обеспечивают.
" Номинальное рабочее напряжение - напряжение переменного тока ( знак ~ ), при котором аппарат работает в нормальных условиях.
Комплектация
" Переходные шины.
" Межфазные перегородки.
" Комплект винтов для крепления на панель.
" Комплект для присоединения внешних проводов.
