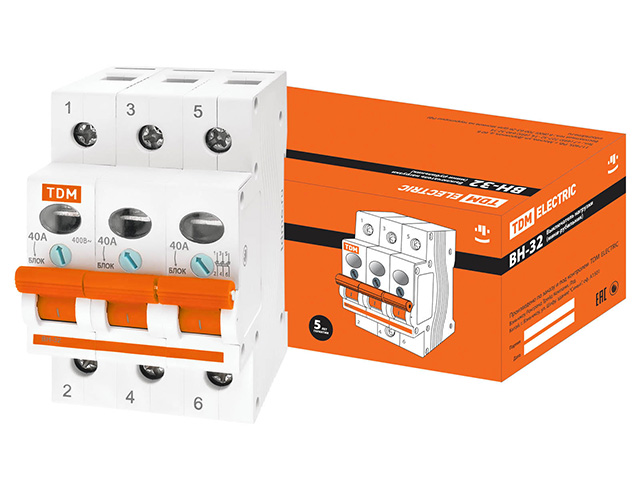

Выключатель нагрузки (мини-рубильник) ВН-32 3P 40A TDM

ТЕХ. ХАРАКТЕРИСТИКИ
Наименование параметра Значение
Соответствуют стандартам ГОСТ Р 50030,3-99
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток, А 16, 20, 25, 32, 40, 50, 63, 80, 100, 125
Номинальный рабочий ток при t=1c 15 ln
Категория применения АС 22 В
Число полюсов 1, 2, 3, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP 20
Электрическая износостойкость, циклов В-О, не менее 10 000
Механическая износостойкость, циклов В-О, не менее 30 000
Максимальное сечение присоединяемых проводов, мм? 35
Наличие драгоценных металлов (серебро), г/полюс 1,2
Диапазон рабочих температур, °С -40 ? +50
Масса 1 полюса, кг 0,13

ОПИСАНИЕ
Маркировка
" Номинальный ток - значение тока в амперах (А), который аппарат способен пропускать бесконечно долго без отключения цепи.
" Номинальное напряжение - напряжение переменного тока (знак ~), при котором аппарат работает в нормальных условиях.
Назначение
" Проведение тока в нормальном режиме.
" Оперативное включение и выключение электрической цепи.
Применение
" Вводно-распределительные устройства для жилых и общественных зданий.
Материалы
" Корпус и детали выполнены из пластика, не поддерживающего горение.
" Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.
Конструкция
" Ширина модуля - 18 мм.
" Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
" На лицевой панели реализован механический индикатор положения контактов (включено/отключено).
" Эргономичная рукоятка управления, исключающая соскальзывание пальцев.
" Геометрия боковых поверхностей изделия разработана для улучшения теплового режима.
Преимущества
" Прозрачное окошко индикации обеспечивает видимый разрыв цепи при проведении монтажных работ.
" Есть возможность блокировать рукоятку управления для защиты от случайного включения/выключения аппарата.
" Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку и обеспечить необходимое усилие при затяжении.
" Клеммные зажимы аппарата промаркированы, что позволяет избежать ошибок при монтаже.
" Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке.
" Выключатели ВН-32 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
